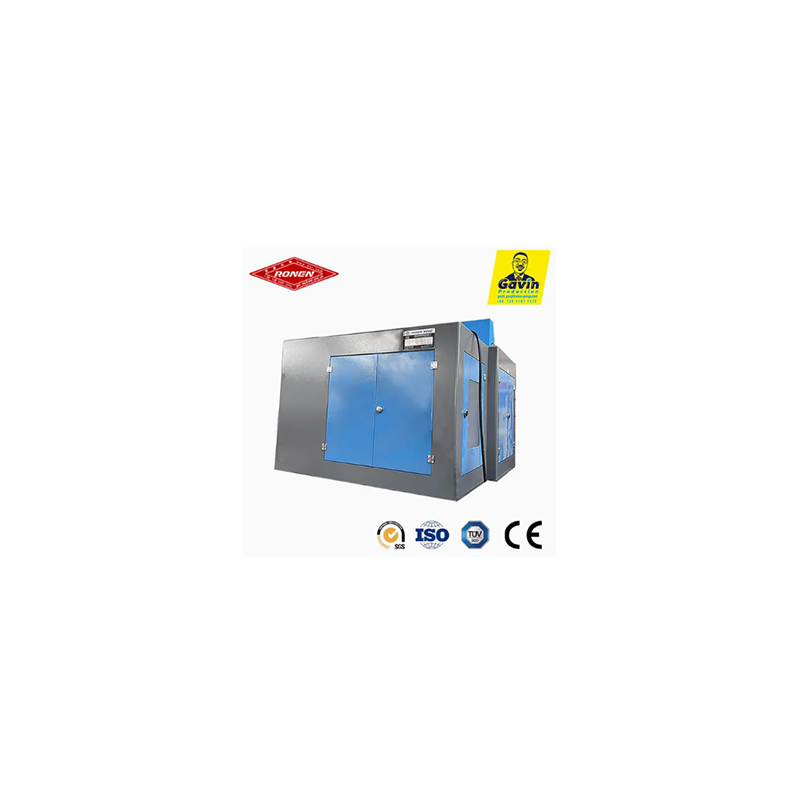

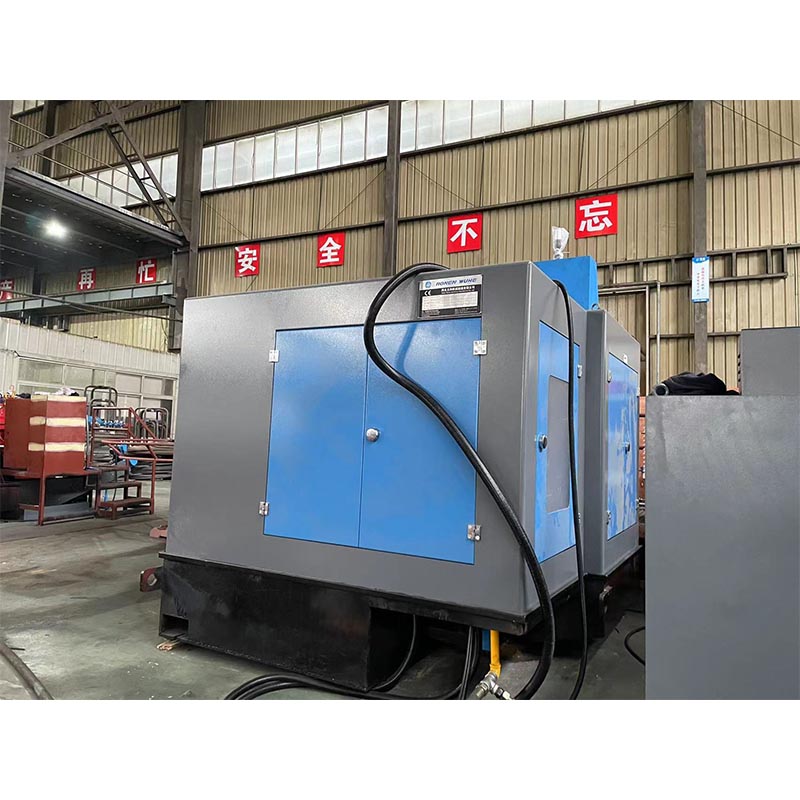

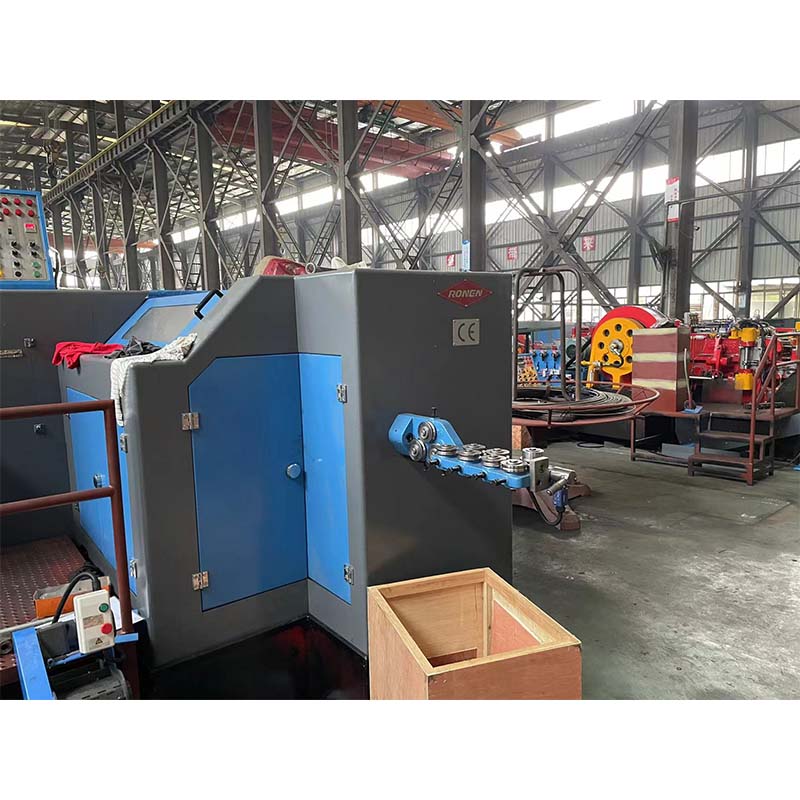

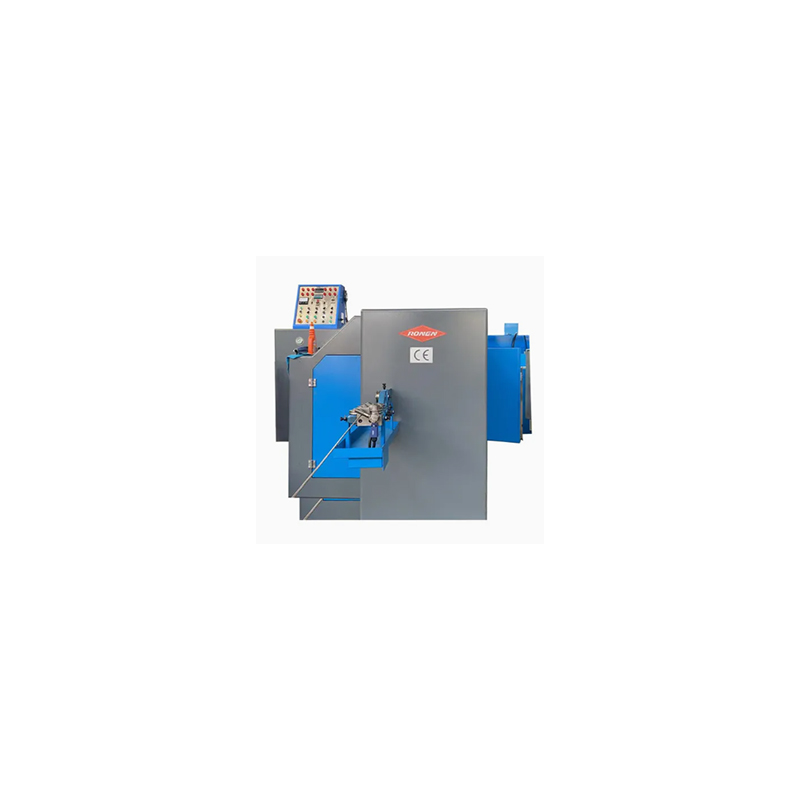

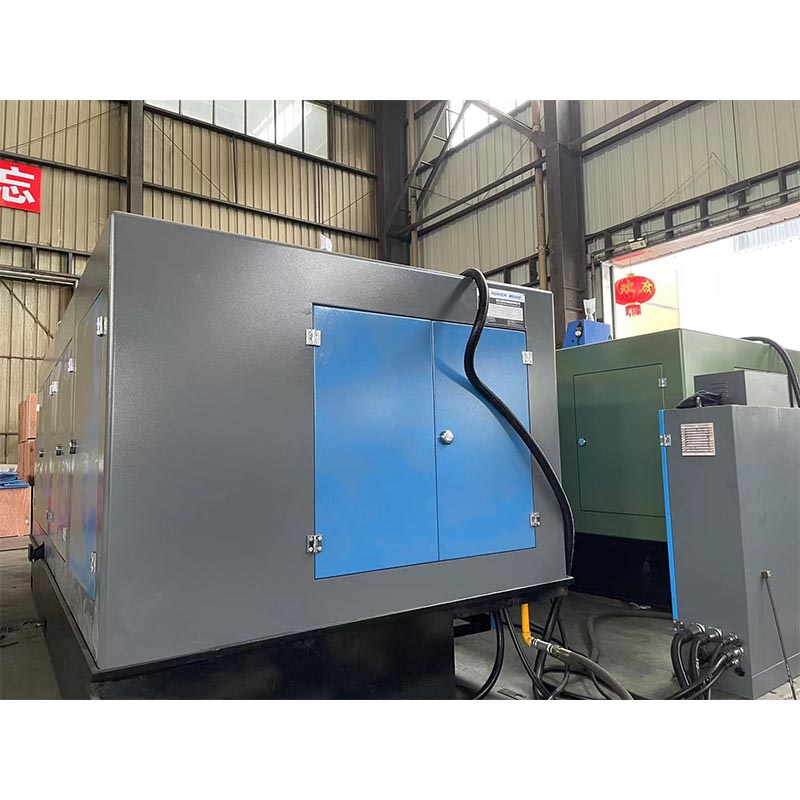

RONEN® COILL COULD 7 станциясы болтты бұрынғы машина біртұтас өндірістің бүкіл өндіріс процесін толығымен аяқтады: сымдармен тамақтандыру, реніш, бас тарту, бас түзу, тегістеу, тегістеу және алдын-ала жіп, барлығы жеті станциясы бар. Шикізатты машиналар арасында жылжытудың қажеті жоқ.
Салқын соғу 7 станцияның болты Бұрынғы машина металл сымдарды дәл дәйекті болт бланкілеріне жеті рет суық экструзия процесіне айналдырады. Ол әр түрлі диаметрлер сымдарын өңдей алады және жоғары дәлдік пен күшке қойылатын болттар шығарады.
Салқын соғу 7 станцияның болты бұрынғы машинасы - күрделі салқын соғу машинасы - бұл күрделі бастармен немесе үлкен өлшемдермен болттар шығаратын күрделі салқындатқыш машина. Ол бір сымдардағы жеті рет соғу процестерінен өтеді. Бұл көп сатылы процесс металлға айтарлықтай ауыстыруға мүмкіндік береді және күрделі сипаттамаларды қалыптастыруға мүмкіндік береді, мысалы, күрделі мүмкіндіктерді қалыптастыруға мүмкіндік береді, мысалы, басының астындағы терең доңғалақтар немесе ойықтар.
Болттың жеті станциясының бұрынғы машинасында ерекше функциялар бар: 1-станция - тамақтандыруға және кесуге арналған; 2-станция бастапқы форманы құруға арналған; 3-станция басшыны алдын-ала алдын-ала дайындауға арналған; 4-станция, дәл басын қалыптастыру үшін; 5-станция өзеннің бір бөлігін құруға арналған; 6-шы станция, бұл өзек бөлігін қалыптастыруға арналған; 7-станцияны аяқтау үшін. Бүкіл процесс автоматты түрде аяқталған.
Салқын соғу 7 станцияланған болтты бұрынғы машинаны жоғары деңгейдегі берік және кесу жүйесін қажет етеді. Сымның нақты ұзындығы бланкілерге кесілгенге дейін толығымен түзету керек. Тұрақты бос деңгей өте маңызды, өйткені материал соңғы ақысыз бас пішініне қол жеткізу үшін бірнеше кезеңнен бөлінеді.
| Улгі | Бірлік | RNBG-63s | RNBF-83S | RNBF-83SL | RNBF-103s | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Соғу станциясы | Жоқ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Соғу | Кгс | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.Cut-Off DIA | мм | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Максималды ұзындығы | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Шығару мөлшері | ДК / мин | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.o.stroke | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.o.stroke | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Негізгі қошқар соққысы | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Негізгі моторлы қуат | КВт | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Жалпы күңгірт | мм | ø30x45l |
ø35x50L |
ø35x50L |
ø45x59l |
ø45x59l |
ø63x69l |
ø63x69l |
ø63x69l |
| Жалпы күңгірт | мм | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115l |
ø53x115l |
ø60x130L |
ø60x130L |
ø60x229l |
| Жалпы DIMS. негізгі өлім | мм | ø50x85l |
ø60x85l |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305l |
| Өлу | мм | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Шамамен | Тонна | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Қолданыстағы болт диал | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Бланк ұзындығы | мм | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Жалпы күңгірт | мм | 5300 * 2900 * 2300 | 6000 * 3100 * 2500 | 6500 * 3100 * 2500 | 7400 * 3500 * 2800 | 9000 * 3400 * 2900 | 7400 * 3500 * 2800 | 10000 * 3690 * 2900 | 10000 * 3690 * 3000 |
Суық соғудың негізгі нүктесі 7 станцияланған болтты бұрынғы машина «көп станцияның көп қабатты кезең-кезеңімен өңдеу», бұл күрделі құрылымдық болттарды өндіруге мүмкіндік береді, бұл өте жоғары дәлдікке ие. Оның жеті жұмыс станциясы біртіндеп қалыптасып, нақтылап, әр бөлшек дұрыс орналастырылғанын қамтамасыз етеді. Басы мен біліктің концентрациясы өте жақсы.
