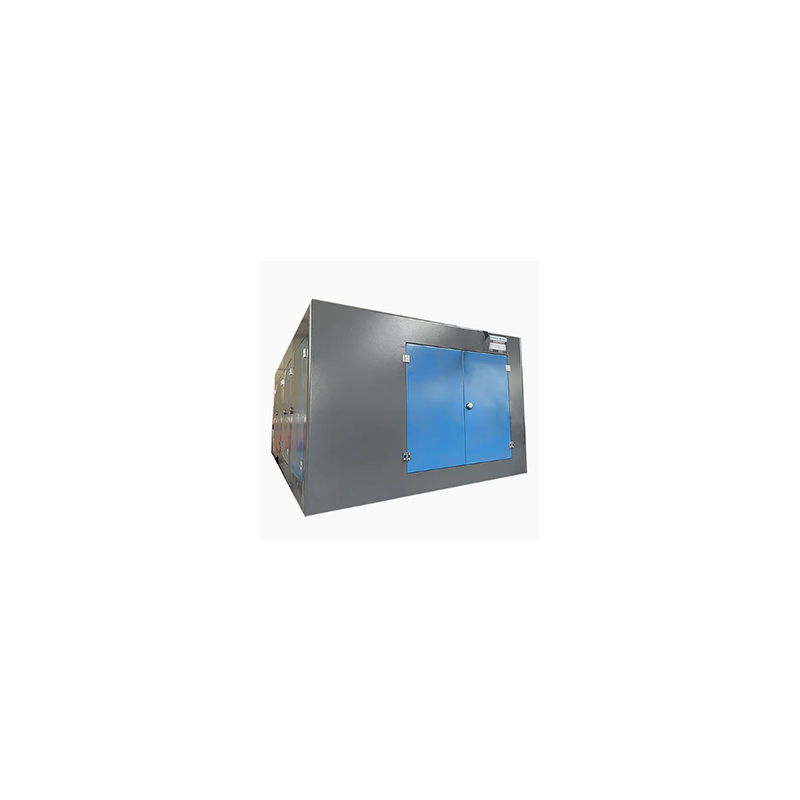

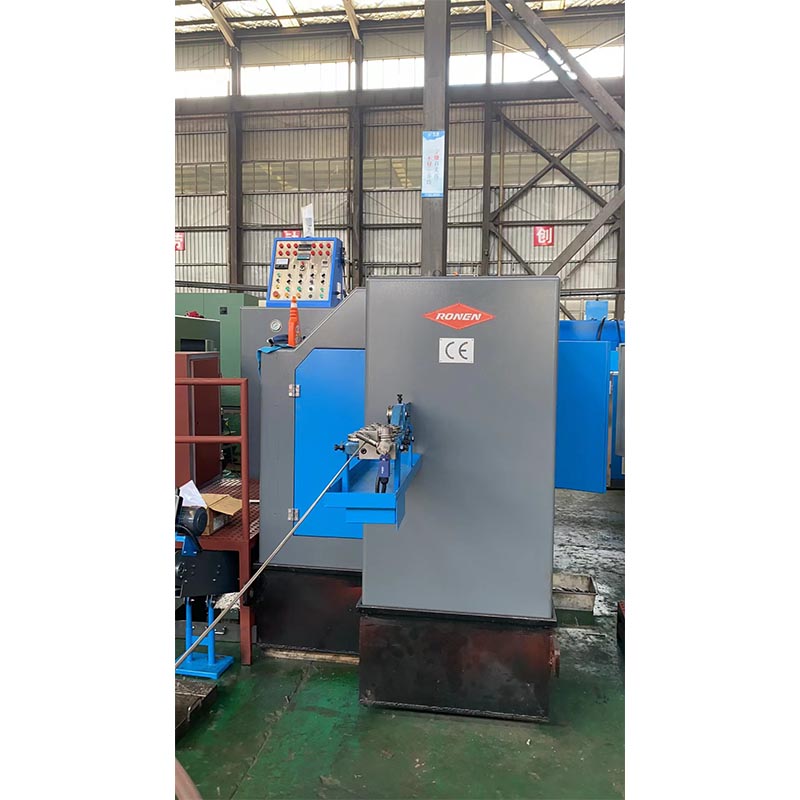

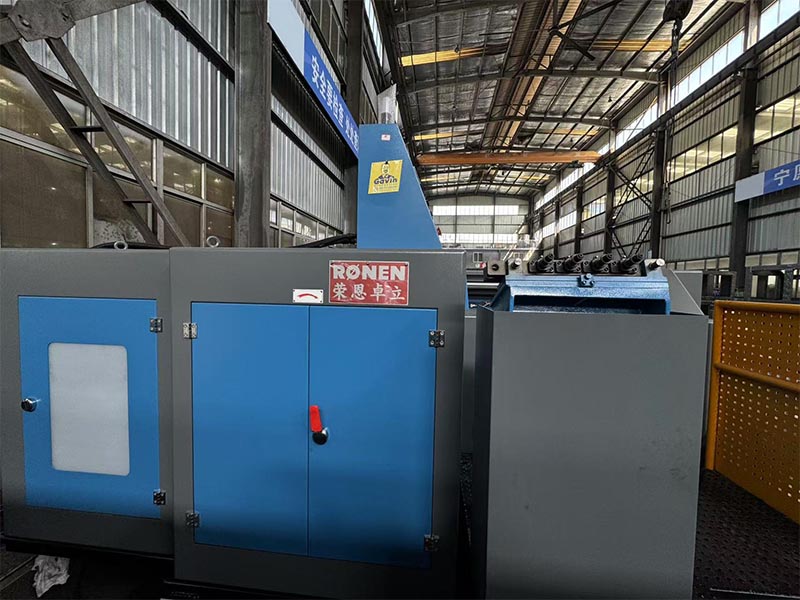

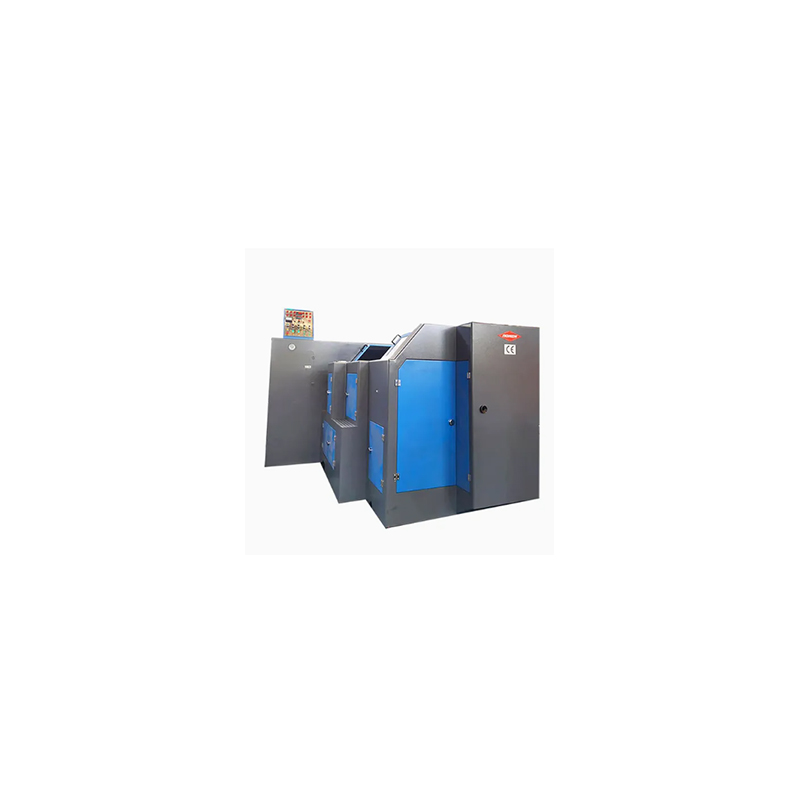

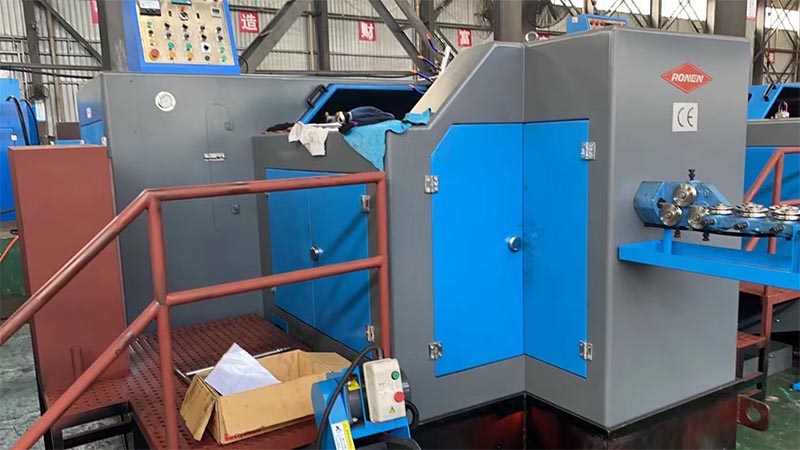

RONEN® Caster Caster 3 станциясы Бұрынғы машина - бұл жеткізушілерге арналған маңызды актив, оны үш суық соғу қадамдары арқылы аяқтау: Бланкілерді ренжіту, басын қалыптастыру және артық мөлшерін кесу. Болат сымын салыңыз, станцияны орнатыңыз, құрылғы автоматты түрде жұмыс істейді.
Салқын соғу 3 станциясының бес станциясы Бұрынғы машина біртіндеп металл сымдарды болт бланкілеріне үш түрлі станция арқылы айналдыру үшін суық экструзия әдісін қолданады. Үш жұмыс станциясы нақты міндеттерді анықтады, ал түпкілікті өнім толығымен бастығы бар болт бос болды.
Салқын соғу 3 станциясының бұрмасы Бұрынғы екі станция - бұл үш дана салқын соғу машинасы, ол болтты үш қатарынан үш процедурадан тұрады. Кесілген сымдар бланкілері үш түрлі қалыпқа жеткізіледі. Әр станцияның әр станциясында пунк бос, біртіндеп металды соғуды және ақыр соңында, ақыр соңында болт басын қалыптастырады. Аз станциялары бар машиналармен салыстырғанда бұл күрделі болттардың күрделі геометрияларын қалыптастыруы мүмкін.
Алдымен, сымдарды катушкадан суық соғудың 3 станциясының бұрынғы сатысына беріңіз. Сым түзеткіш құрылғымен толығымен түзу үшін өтеді. Содан кейін ол жылжу машинасы бойынша белгілі бір ұзындықтағы бланктерге кесіледі. Бланкілердің дәйектілігі өте маңызды, өйткені ол үш құрастыру кезеңіне қажет металдың нақты мөлшерін қамтамасыз ете алады.
Құрылғының бірінші станциясында кесілген бланкілерді соққылар басады. Бастапқы реніш процесі осында басталады, бланкілердің бір ұшында металды базалық, алдын-ала қалыптасқан пішінді қалыптастыру үшін жинай бастайды. Бұл кезең кейінгі станцияларда дәлірек қалыптастыруға дайындалады.
| Улгі | Бірлік | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103s | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Соғу станциясы | Жоқ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Соғу | Кгс | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.Cut-Off DIA | мм | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max.Cut-Off ұзындығы | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Шығару мөлшері | ДК / мин | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.k.p.stroke | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.o.stroke | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Негізгі қошқар соққысы | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Негізгі моторлы қуат | КВт | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Жалпы күңгірт | мм | ø30x45l | ø35x50L |
ø35x50L |
ø45x59l |
ø45x59l |
ø63x69l |
ø63x69l |
ø63x69l |
| Жалпы күңгірт | мм | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115l |
ø53x115l |
ø60x130L |
ø60x130L |
ø60x229l |
| Жалпы DIMS. негізгі өлім | мм | ø50x85l |
ø60x85l |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305l |
| Өлу | мм | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Шамамен | Тонна | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Қолданыстағы болт диал | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Бланк ұзындығы | мм | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Жалпы күңгірт | мм | 5300 * 2900 * 2300 | 6000 * 3100 * 2500 | 6500 * 3100 * 2500 | 7400 * 3500 * 2800 | 9000 * 3400 * 2900 | 7400 * 3500 * 2800 | 10000 * 3690 * 2900 | 10000 * 3690 * 3000 |
Суық соғудың 3 станциясы болтты бұрынғы машинаның ерекшелігі - оның жұмыс позициялары реттеледі және оның бейімделуі күшті. Әр жұмыс станциясында қолданылатын қысым және қалыптардың орналасуы өздігінен реттелуі мүмкін. Қалыпты бөлінген түрден тұрады және оны толығымен ауыстыруды қажет етпейді, осылайша қалыптардың құнын үнемдеуді қажет етпейді.
