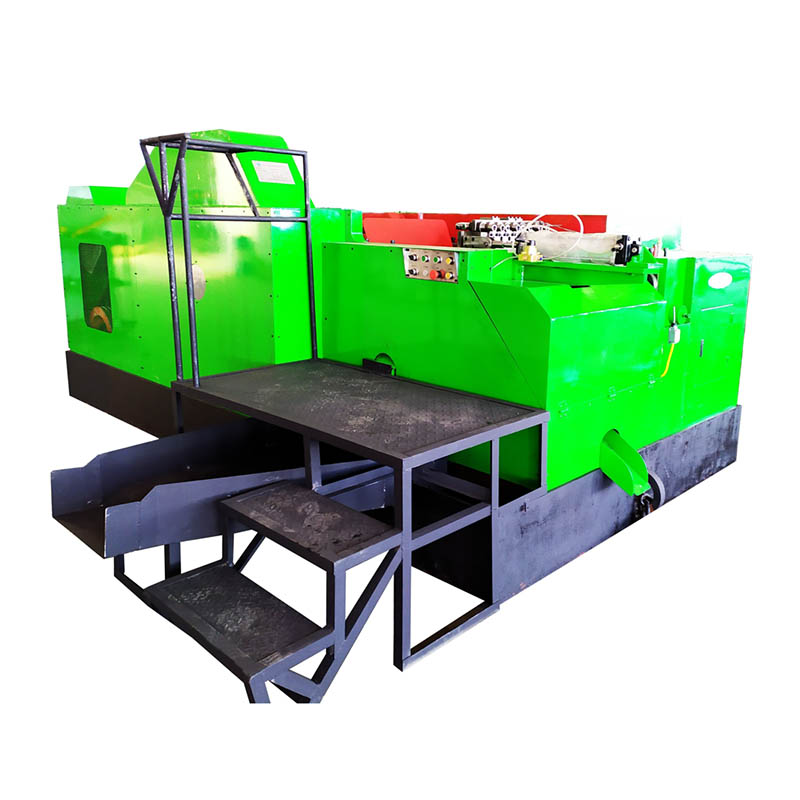

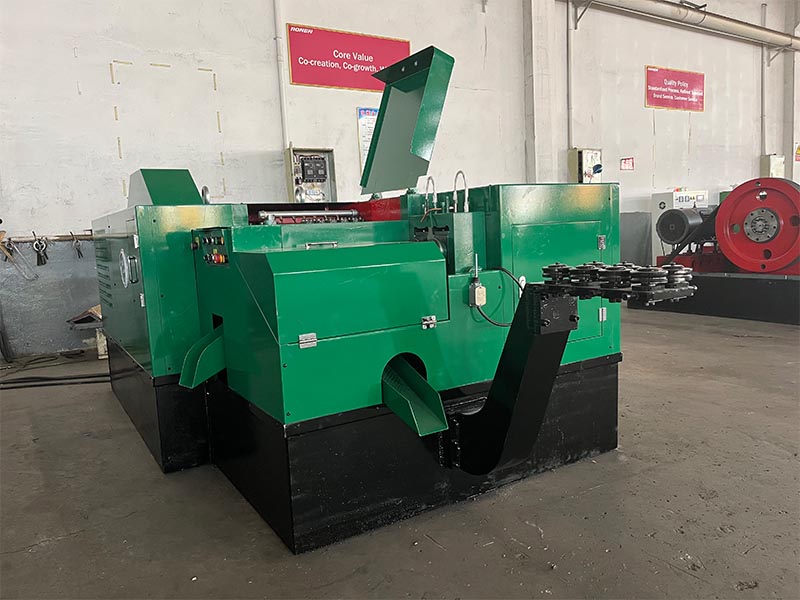

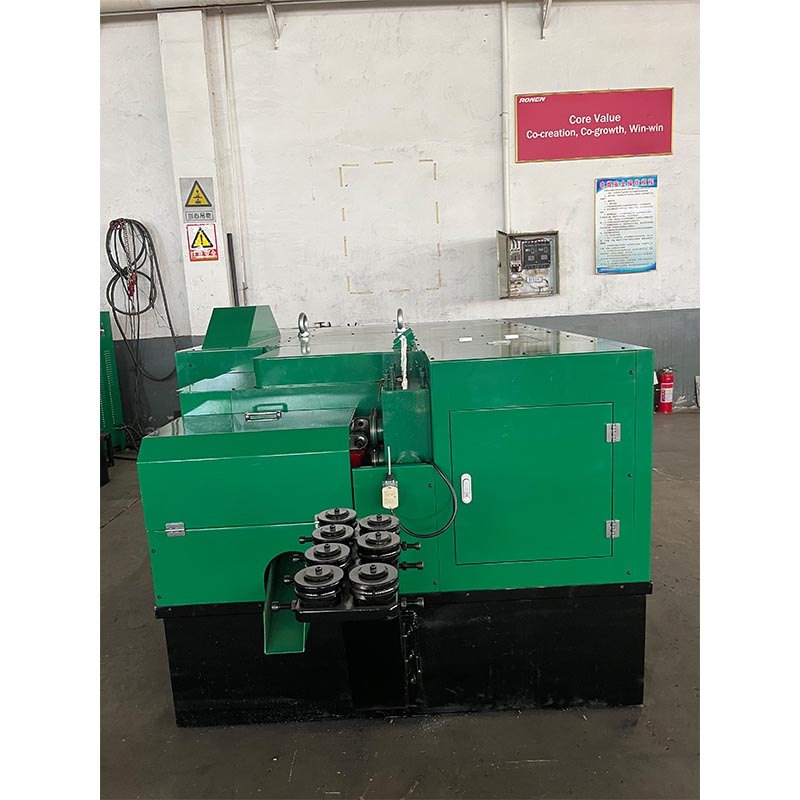

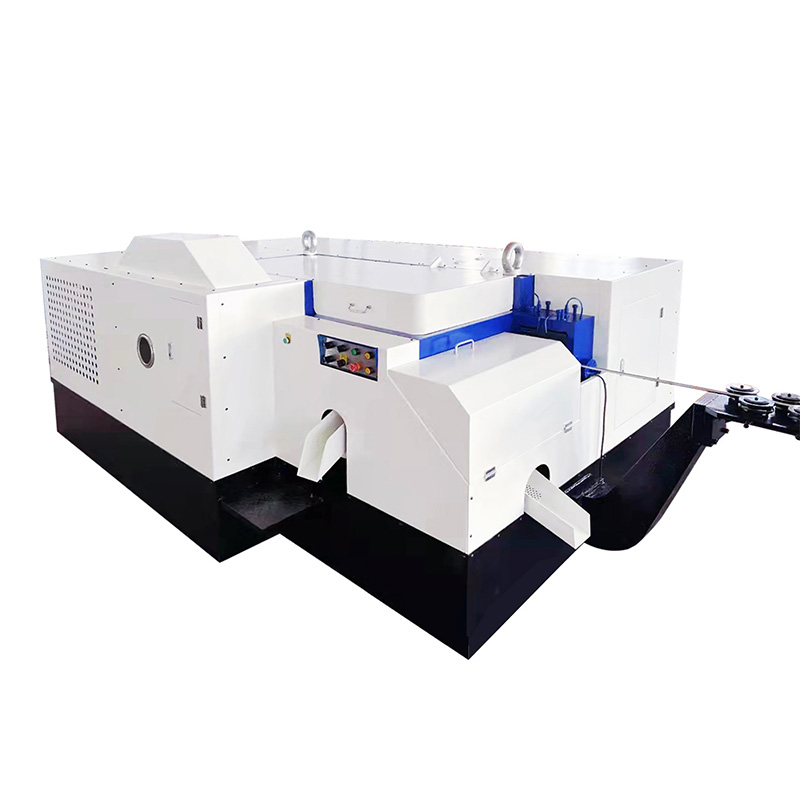

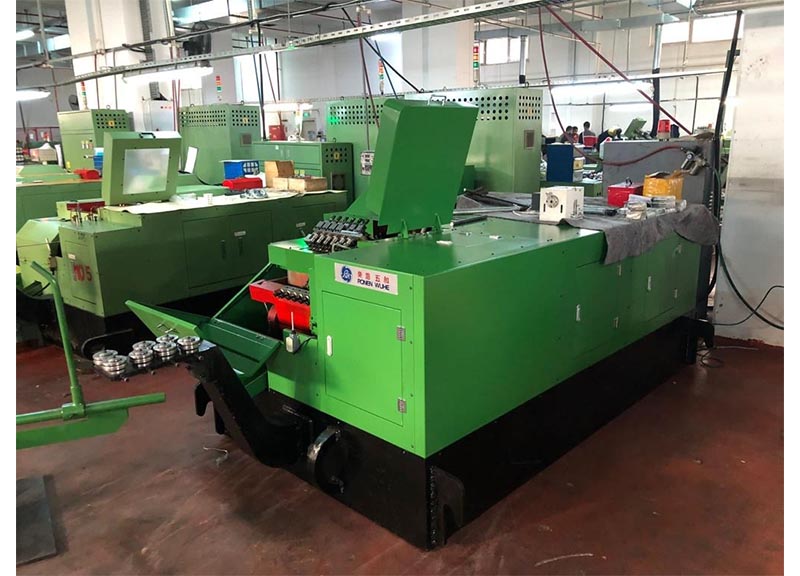

RONEN® квадрат гайкасын құрастыру машинасы өндірушілерге металл бланкілерді шаршы жаңғақтарға салуға көмектеседі. Бұл алдымен шикізатты шаршыға айналдырады, содан кейін ішкі жіптерді қосады, содан кейін барлығы барлығы бар. Тек шикізатты фидер ішіне салып, өлшемін орнатыңыз.
Квадрат гайканы қалыптастыратын машина металл сымдарды квадрат жаңғақ бланкілеріне басу үшін арнайы жасалған. Бұл жылытуды қажет етпейді. Оның орнына, ол түзуді қалыптау арқылы түзіледі, процесс өте дәйекті. Көміртекті болат, тот баспайтын болат және мыс сымы бәрін өңдеуге болады.
Квадрат гайканы қалыптастыратын машина - бұл шаршы жаңғақтар өндірісі үшін пайдаланылатын суық соғу. Ол болат сым қолданады, оны түзетеді, дәл бланктерге кеседі, содан кейін бұл бланкілерге осы бланкілерге қатты қысым жасайды. Бұл процесс металды ренжітуді және орталық тесікті материалды қыздырмай-ақ, содан кейін жіптерді өңдеуге жарамсыз бланкпен түзетеді.
Квадрат жаңғақ құратын машина сымнан немесе парақ материалынан басталады. Зияндайтын машина кез-келген иілістерді жою үшін, түзеткіш құрылғыға береді. Содан кейін, дәлдікке арналған машина сымды белгілі бір ұзындықтағы бланктерге кеседі. Осы бос ұзындықтың дәйектілігі өте маңызды, өйткені ол квадрат жаңғақ корпусын дұрыс мөлшерге айналдыру үшін пайдаланылатын металл мөлшерін анықтайды.
Құрылғы қатып қалған болат қалыптар мен соққыларға сүйенеді. Жаңғақтардың сыртқы өлшемдерін анықтау үшін қалыптарда төртбұрышты қуыстар бар. Бұл қалыптар әдетте айтарлықтай тозуды, әсіресе өткір бұрыштарға айналдырады. Шаршы контурлардың сапасын сақтау және өнім ақауларынан және тиімді түрде өнім ақауларын, тұрақты түрде тексеруге, жүйелі техникалық қызмет көрсетуге және дәл ұнтақтау өте маңызды.
| Техникалық шарғы | Бірлік | 11b | 14Б | 17B | 19Б | 24Б | 27b | 30b | 33б | 36b | 41б |
| Соғу станциясы | Жоқ | 6S / 7s | 6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
| Максималды кесілген диал | мм | 11 |
15 |
17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Ұзындығы | мм | 20/30/40 | 20/30/40 |
25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 |
40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Өледі | мм | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Ұстау күші | Тонна | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Өндіріс мөлшері |
|
M3-m6 | M6-m10 | M8-m12 | M8-m14 | M10-m18 | M12-m18 | M14-m20 | M16-m22 | M18-m24 | M20-m27 |
| Өнім шығару | мин / дана | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Негізгі мотор | Н | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Майлау | Н | 1.5 | 1.5 | 1.5 | 1.5 + 3 | 1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
| Мойлау | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Шамамен салмақ | Тонна | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Квадрат гайканы қалыптастыратын машинаның сату нүктесі - бұл шаршы жаңғақтарды өндіруге арналған, керемет қалыптасқан пішіндермен және маңызды материалдық жинақтармен жабдықталған. Оның көлігі квадрат жаңғақтардың өлшемдеріне сәйкес жасалған. Сығымдалған жаңғақтарда барлық жағынан тегіс беттер бар, ал бұрыштар да төртбұрышты. Бұл суық экструзияны қалыптастыру. Артық материалды кесудің қажеті жоқ. Сымның кәдеге жарату деңгейі 90% -дан асады, яғни кесу өңдеумен салыстырғанда аз материал ысырап етеді.
