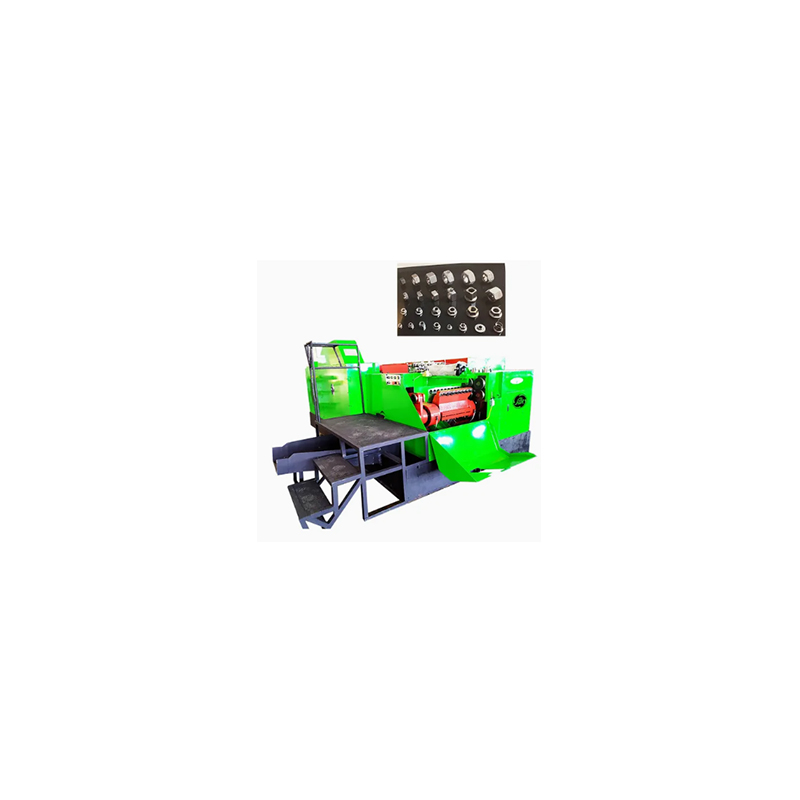

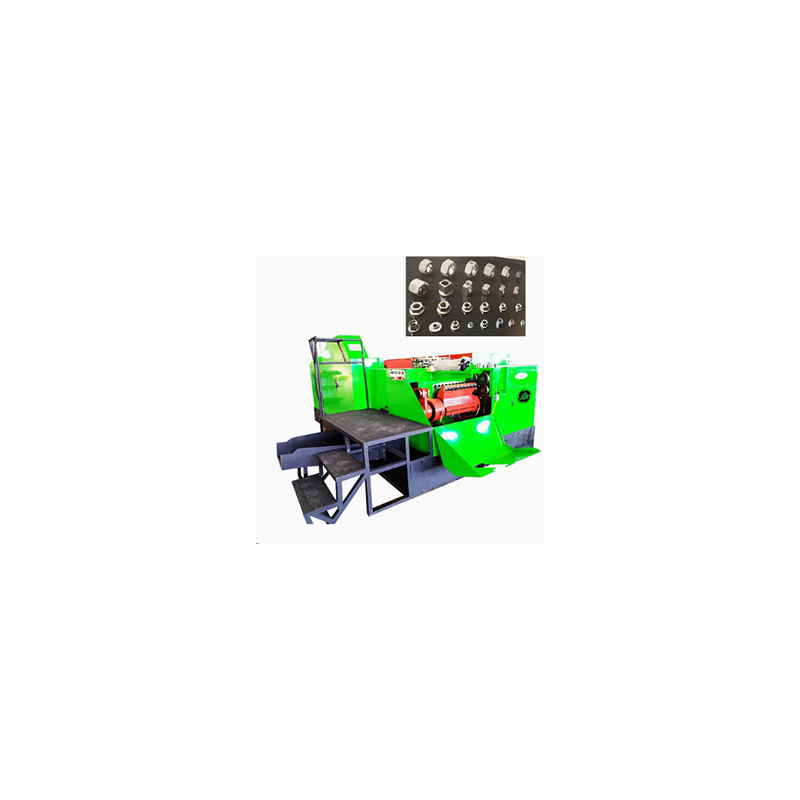

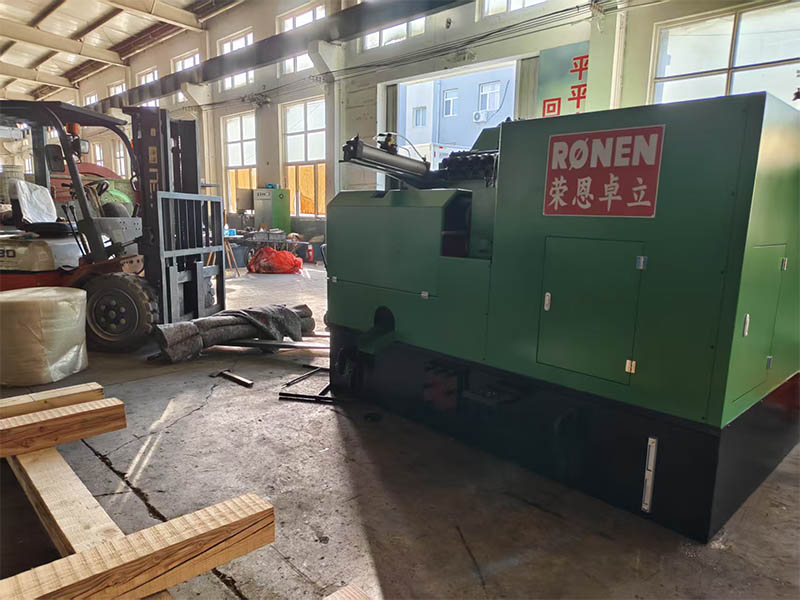

RONEN® фланецті жаңғақ қалыптастыратын машина, өндірушілерге сенімді шешім, металл бланкті фланецті гайкаға салады. Ол фланецтің және гайканың ішкі жіптерін қалыптастыру үшін бос материалды бір уақытта өздігінен басады. Өндірушілер үшін сіз жасауыңыз керек, сіз жасауыңыз керек, сіз шикізатты салыңыз, өлшемдерді орнатыңыз және ол қалыптастыру процесін аяқтайды, ал ол өндіріс процесін аяқтайды.
Фланецті жаңғақ түзетін машина арнайы металл сымдарды фланецті жаңғақтарға өңдеуге арналған. Құрылғы бір уақытта сақинаның шетін де, гайканың алтыбұрышты басын да бір уақытта шығаруы мүмкін. Фланец жаңғақтарына арналған техникалық сипаттамалары M4-тен м20-ға дейін.
Фланецті жаңғақ құратын машина - фланецті жаңғақтарды өндіруге арналған суық экструзия машинасы. Ол болат сым қолданады, оны бланктерге кеседі, содан кейін жаңғақтарда суық түзілу үшін бірқатар қалыптар мен соққылар қолданылады. Бұл процесс гайканың түбіндегі біріктірілген фланецті тәрізді тығыздағышты құрайды және автоматты түрде орталық тесікті материалды қыздыру қажет емес.
Фланецті жаңғақ түзетін машина катушкадан басталады. Зияндайтын машина кез-келген иілуді жою үшін сымды түзеткіш механизмге береді. Содан кейін дәлдікті кесу машинасы түзетілген сымды белгілі бір ұзындықтағы бланктерге кеседі. Бланк көлемі өте маңызды, өйткені ол гайканың алтыбұрышты корпусын және кең фланецтің бөлігін қалыптастыру үшін жеткілікті металл болуы керек.
Машинаның жұмысындағы негізгі кезең - фланецтің қалыптасуы. Позьк бланкті алкогальды бөлімнен гөрі кеңейтілген қуысқа береді. Бұл металды жаңғақтың түбінде тегіс дөңгелек ұсақтағыш бетін қалыптастыратын етіп, түбегейлі қозғалады. Фланецтің диаметрі мен қалыңдығы көгерген дизайнымен бақыланады.
| Техникалық шарғы | Бірлік | 11b | 14Б | 17B | 19Б | 24Б | 27b | 30b | 33б | 36b | 41б |
| Соғу станциясы | N0. | 6S / 7s | 6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
6S / 7s |
| Максималды кесілген диал | мм | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Ұзындығы | мм | 20/30/40 | 20/30/40 | 24/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Өледі | мм | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Ұстау күші | Тонна | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Өндіріс мөлшері |
|
M3-m6 | M6-m10 | M8-m12 | M8-m14 | M10-m18 | M12-m18 | M14-m20 | M16-m22 | M18-m24 | M20-m27 |
| Өнім шығару | мин / дана | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Негізгі мотор | Н | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Майлау моторы | Н | 1.5 | 1.5 | 1.5 | 1.5 + 3 | 1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
| Мойлау | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Шамамен салмақ | Тонна | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Фланецті жаңғақ түзетін машинаның ерекшелігі - оның тапқыр бездер дизайны. Қалыпты фланецті жиегіне сәйкес келетін аралық бланктер бар, бұл экструзия процесінде фланецтің жиіндіі мен диаметрін дәл бақылауға мүмкіндік береді. Машинаның экструзиялық күші реттеуге болады, тамақтандыру тұрақты, ал сымның кесу ұзындығындағы қате аз.
