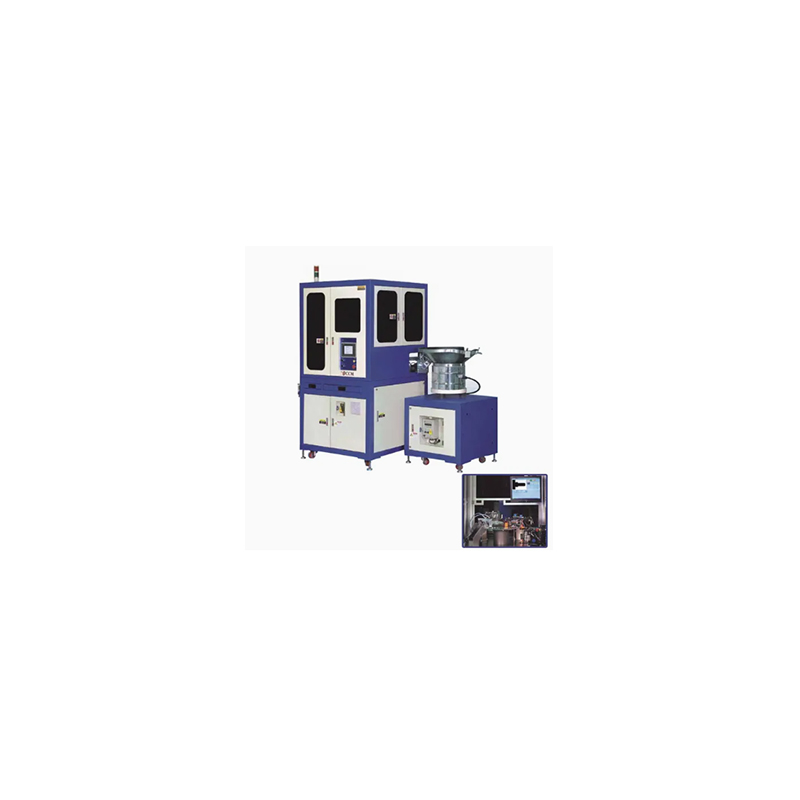

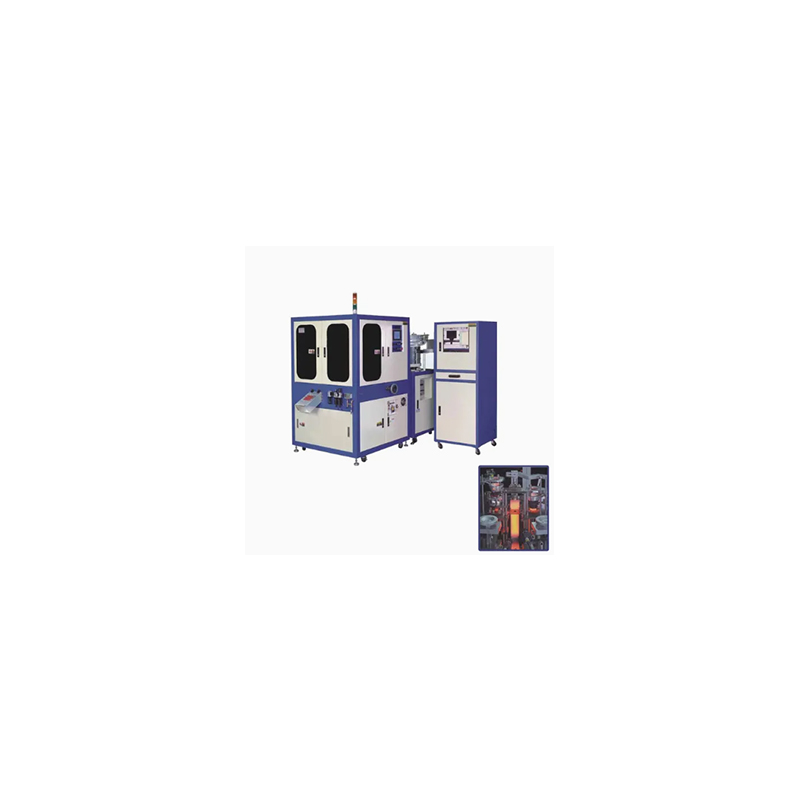

Өндірушілердің жоғары стандарттарын қанағаттандыруға арналған RONEN® SQUARD® оптикалық сұрыптау машинасы, квадрат жаңғақтарды тексеруге арналған камераларды қолданады. Ол автоматты түрде білікті жаңғақтарды бір сұрыптау жолағына және біліксіз жаңғақтарды басқа сұрыптау жолағына автоматты түрде сұрыптайды.
Квадрат гайканы оптикалық сұрыптау машинасы ақаулы өнімдерді анықтау үшін арнайы жасалған және оларды шаршы жаңғақтарға арналған сипаттамалар бойынша жіктеуге арналған. Оптикалық линза мен жарықтандыру арқылы гайкамен қандай да бір проблемалар бар-жоғын анықтай алады.
Квадрат жаңғақ оптикалық сұрыптау машинасы - бұл шаршы жаңғақтарға арналған арнайы сұрыптау жабдықтары. Бұл негізгі қажеттілік екі негізгі қажеттіліктерді шешеді: Біріншіден, оптикалық тану технологиясы арқылы, ол төртбұрышты құрылымды, жиек пен бұрыштық контурларды және квадрат жаңғақтарды дәл түсіреді және квадрат жаңғақтарды ұқсас бөліктерді шатастырмауы үшін, бұрышты бекіткіштерден, дөңгелек жаңғақтардан және шайбалардан тұрады; Екіншіден, бөлінген квадрат жаңғақтар үшін, ол өлшемі (мысалы, бүйірлік ұзындығы, диагональды қашықтық), қалыңдығы, номиналды диаметрі), ал квадрат жаңғақтардың аралас партияларын біркелкі техникалық сипаттамалары бар топтарға бөледі, кейіннен қоймалар мен құрастыру сілтемелері бойынша стандартталған материалдарды ұсынады. Толық процесс тиімді және нақты сұрыптауға қол жеткізу үшін оптикалық технологияға сүйенеді.

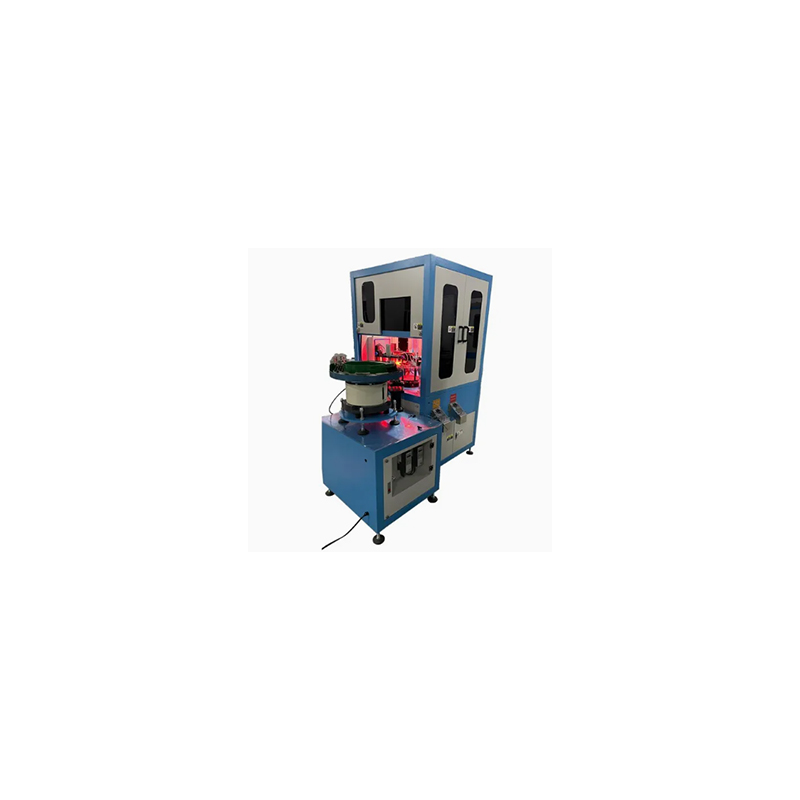

Квадрат гайканы оптикалық сұрыптау машинасы дірілдейтін ыдыс-аяқ бергішті қолданады және жеке тректермен және бағытты құралдармен жабдықталған. Бұл құралдар әр квадрат гайканы мықтап безендірілген, әдетте бір жағын төмен түседі, әдетте бір жағынан төмен түседі, бұл камераға жоғарыдан төмен қаратып, дәл өлшеуді қосады.
Көлемді жіктеуден басқа, құрылғы ақаулы бөліктерді анықтап, алып тастай алады. Көрнекі жүйе бұрыштың зақымдануы, жарықтары, сынықтары, жетіспейтін жіптер сияқты жалпы ақауларды анықтай алады (алдын-ала туралған жаңғақтар үшін), қатты тот немесе дұрыс емес чамерлер. Бұл сапаны бақылау мүмкіндігі тек білікті жаңғақтардың орамаға кіруіне мүмкіндік береді.
| Зат | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Сым диаметрі (мм) | Φ3.0-F8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-F20 |
| Бастың ені (мм) | Φ5-F15 |
Φ10-F25 |
Φ2.5-F8 |
Φ8-F35 |
| Бастың биіктігі (мм) | 2-10 | 2-25 | 0.5-7 |
|
| Басы астындағы ұзындық (мм) | 5-70 | 15-120 | 1.5-12 |
|
| Сұрыптау дәлдігі (мм) | ± 0.03 | ± 0.03 |
± 0.03 |
± 0.03 |
| Сұрыптау жылдамдығы (PCS / MIN) | 100-600 | 100-400 | 100-900 | 100-600 |
| Ауа қысымы (кг / см³) |
5 |
|||
| Компьютер | Өндірістік компьютер | |||
| Сандық камера | Жауынайлер | Жауынайлер |
Жауынайлер |
Жауынайлер |
| Таза / жалпы салмағы (кг) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Машина дименсипн (L * W * H) мм | 2000 * 2000 * 2100 | 2200 * 2200 * 2100 | 1900 * 1600 * 1150 | 1400 * 1850 * 2130 |
| Сақталғаннан кейін өлшем (хост / дірілдейтін орын + компьютерлік база) (l * w * h) мм |
1480 * 1270 * 2120 1580 * 1030 * 1970 |
1650 * 1580 * 2120 1800 * 1100 * 1970 |
950 * 1430 * 2240 | 2240 * 2080 * 2240 |
Квадрат гайканы оптикалық сұрыптау машинасының сату нүктесі - бұл нақты және тез шаршы жаңғақтарды сұрыптай алады. Оның камерасы бірнеше бұрыштан түсіре алады, сондықтан ақаулы өнімдерді анықтау мүмкін емес. Жылдамдық қолмен жұмыс істеуге қарағанда тезірек, ал дәлдік бірнеше сағат ішінде үздіксіз жұмыс істегеннен кейін де өзгеріссіз қалады.
