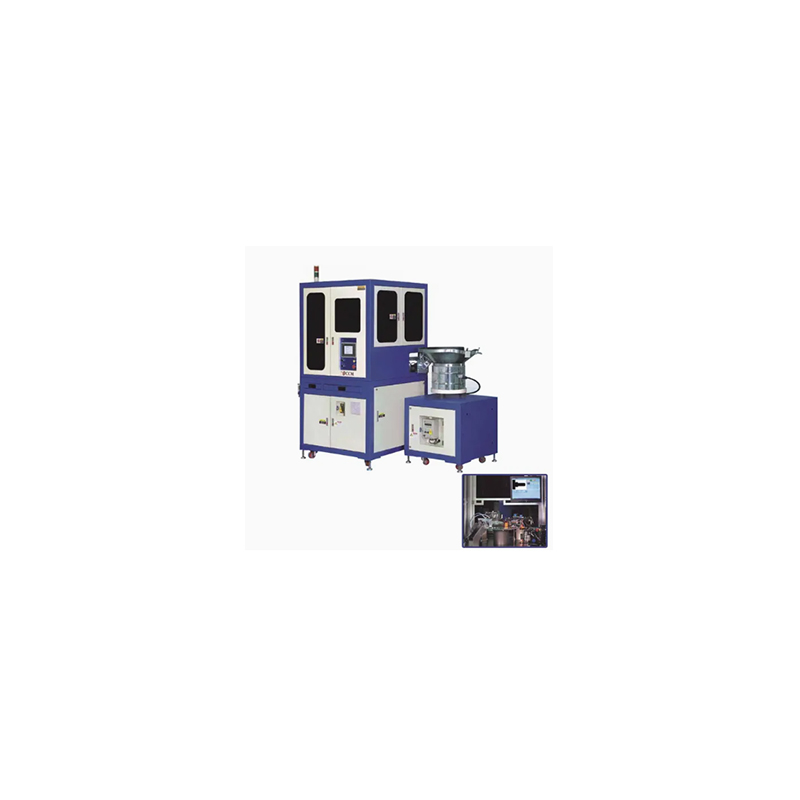

RONEN® төрт тырнақты жаңғақты оптикалық сұрыптау машинасы төрт класылған жаңғақтарды тексеру үшін камераларды қолданады. Ол иілген тырнақтар немесе біркелкі емес жіптер сияқты мәселелерді анықтайды, содан кейін жақсы және жаман жаңғақтарды ажыратады. Жаңғақтар машинаға құйылған кезде, ол автоматты түрде сұрыпталып, оларды қораптарға салады.
Төрт тырнақты жаңғақты оптикалық сұрыптау машинасы төрт класылған жаңғақтарды сипаттамалар бойынша сұрыптауға арналған. Жабдық өз құрылымына арнайы жасалған. Бірнеше камералар әр түрлі бұрыштардан суреттерді түсіру үшін қолданылады, қисықтық пен аралық нақты көрінуге мүмкіндік береді.
Төрт тырнақты жаңғақты оптикалық сұрыптау машинасы төрт тырнақты жаңғақтарды автоматты түрде анықтауға және бөлуге арналған. Бұл сұрыптау машинасы осы жаңғақтардың бірегей геометриялық пішінді өңдеуге қабілетті: кадрлық жабдыққа орнату үшін қолданылатын төрт серіппелі металл тырнақтары бар төртбұрышты негіз. Сұрыптау машинасы осы жаңғақтарды басқа компоненттермен бірге жіктейді және оларды өлшемі мен түріне жатқызады.
Машинада жеке жасалған діріл жасалған ыдыс-аяқ бергіш қолданылады. Бұл фидер әр түрлі гайканы әрдайым дұрыс ұстай алатын жетекші жолмен және құралдармен жабдықталған. Әдетте, квадрат негізі кілемшелермен жоғары қаратып тегіс орналастырылады, бұл камера жүйесіне сенімді бейнелеуге мүмкіндік береді.
Төрт тырнақты жаңғақты оптикалық сұрыптау машинасы әр жаңғақ кескіндерін түсіру үшін жоғары ажыратымдылықтағы камераларды қолданады. Бағдарламалық жасақтама бірнеше мүмкіндіктерді талдайды: төртбұрышты негіздің мөлшері, төрт тырнақтың болуы және туралануы, жіп тесіктерінің мөлшері және жалпы құрылымдық тұтастық. Талдау процесі бірнеше миллисекунд ішінде аяқталды, өйткені гайка камераның астында өтеді.
| Зат | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Сым диаметрі (мм) | Ø3.0-o8.0 |
Ø8.0-ø16.0 |
Ø1.2-ø3.0 |
Ø8-ø20 |
| Бастың ені (мм) | Ø5-ø15 |
Ø10-ø25 |
Ø2.5-8 |
Ø8-ø35 |
| Бастың биіктігі (мм) | 2-10 | 2-25 | 0.5-7 | - |
| Басы астындағы ұзындық (мм) | 5-70 | 15-120 | 1.5-12 | - |
| Сұрыптау дәлдігі (мм) | ± 0.03 | ± 0.03 |
± 0.03 |
± 0.03 |
| Сұрыптау жылдамдығы (PCS / MIN) | 100-600 | 100-400 | 100-900 | 100-600 |
| Ауа қысымы (кг / см³) | 5 | |||
| Компьютер | Өндірістік компьютер | |||
| Сандық камера | Жауынайлер | Жауынайлер |
Жауынайлер |
Жауынайлер |
| Таза / жалпы салмағы (кг) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Машина өлшемі (L * W * H) мм | 2000 * 2000 * 2100 | 2200 * 2200 * 2100 | 1900 * 1600 * 1150 | 1400 * 1850 * 2130 |
| Сақталғаннан кейін өлшем (хост / дірілдейтін орын = компьютерлік негіз) (L * W * H) мм |
1480 * 1270 * 2120 1580 * 1030 * 1970 |
1650 * 1580 * 2120 1800 * 1100 * 1970 |
950 * 1430 * 2240 | 2240 * 2080 * 2240 |
Төрт тырнақты жаңғақты оптикалық сұрыптау машинасының ерекшелігі - бұл бірнеше объективті бұрышқа ие. Түйіндердің қисықты және аралық, сондай-ақ жаңғақтардың түбіндегі жіптерді ұстап алуға болады. Азықтандыру жолы арнайы жасалған, сонымен қатар төрт білген төрт білікті гайканы мықтап ұстауға болады, ол оны байлап, жағылған жоқ.
